Optimiser la résistance avec la bonne orientation d’impression

En impression 3D, l’orientation d’une pièce sur le plateau est l’un des leviers les plus puissants pour gagner en résistance sans changer de matière ni augmenter excessivement le coût. Pourtant, c’est aussi une source fréquente de casse, surtout sur les pièces mécaniques. L’enjeu est simple : placer les efforts dans le bon sens par rapport aux couches d’impression. Voyons comment choisir une orientation efficace, étape par étape.

Comprendre pourquoi l’orientation influence autant la résistance

En fabrication additive (notamment FDM/FFF), la pièce est construite par empilement de couches. Cette structure crée une anisotropie : la résistance n’est pas la même dans toutes les directions. En général, une pièce est plus solide dans le plan des couches (XY) et plus fragile entre les couches (Z), car l’adhésion inter-couches dépend de la fusion, de la température, du refroidissement et de la géométrie.

Concrètement, si une traction ou une flexion “ouvre” les couches, la rupture arrive plus vite. À l’inverse, si l’effort “tend” les filaments dans le sens de leur dépôt, la pièce encaisse mieux. Cette logique explique pourquoi l’orientation est souvent plus déterminante que le simple fait d’ajouter des parois ou de passer de 20 % à 40 % d’infill.

Étape 1 : identifier les efforts réels sur la pièce

Avant de tourner le modèle dans le slicer, posez-vous une question : comment la pièce travaille-t-elle en usage ? Une orientation efficace se décide à partir des efforts principaux :

Traction : la pièce est tirée (crochet, attache, patte de fixation).
Compression : la pièce est écrasée (entretoise, cale, support).
Flexion : la pièce plie (levier, bras, charnière, clip).
Torsion : la pièce est vrillée (poignée, axe, adaptateur).
Chocs : impacts, vibrations, sollicitations répétées (pièces en environnement réel).

Si vous hésitez, retenez cette règle : la plupart des casses viennent de la flexion, car elle combine traction et compression, souvent avec un point de concentration de contraintes (angle, trou, encoche).

Étape 2 : orienter la pièce pour que les couches “travaillent” dans le bon sens

Objectif : éviter que la contrainte principale traverse les couches (direction Z) quand la résistance inter-couches est le maillon faible. Voici des cas pratiques.

1) Pièces en traction (attaches, pattes, crochets)

Si une patte est tirée vers l’extérieur, l’idéal est que les filaments suivent la direction de traction autant que possible. Une orientation mal choisie peut créer un effet “feuilleté” : la traction sépare les couches.

Bon réflexe : orienter pour que la traction soit principalement dans le plan XY (les couches se “tendent” plutôt que de se séparer).
À éviter : traction perpendiculaire aux couches (effort en Z), surtout sur une section fine.

2) Pièces en flexion (leviers, clips, supports)

En flexion, la face externe est en traction et la face interne en compression. Si la zone en traction est alignée de façon à ouvrir les couches, la rupture sera rapide.

Bon réflexe : orienter pour que l’axe de flexion mette les filaments dans le sens longitudinal de la pièce.

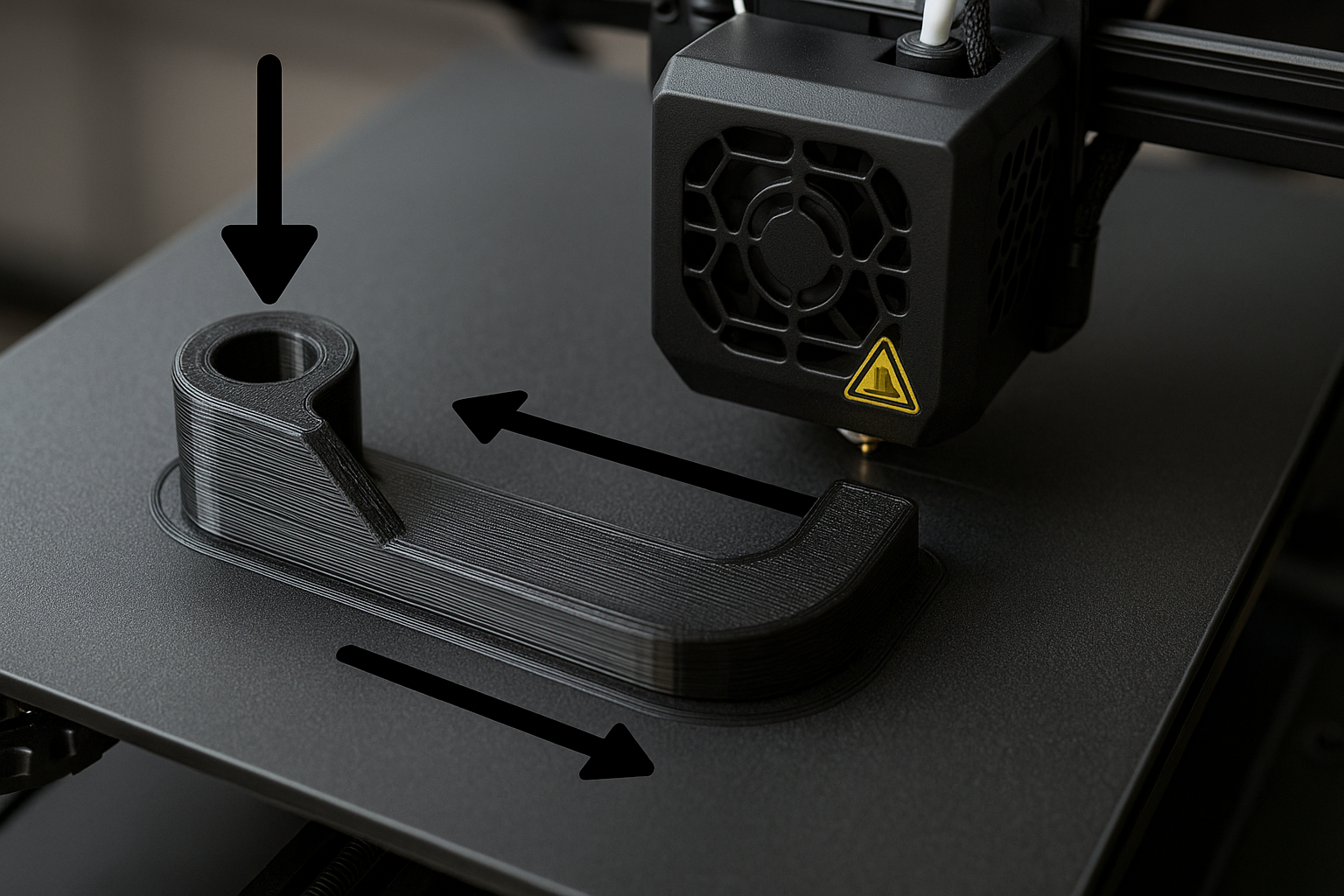

Astuce : quand c’est possible, imprimez un “bras” couché plutôt que debout, afin que les couches suivent la longueur du bras.

3) Pièces en torsion (axes, adaptateurs, poignées)

La torsion sollicite la matière en cisaillement. L’orientation doit limiter le risque de délamination.

Bon réflexe : privilégier une orientation qui maximise la continuité des périmètres autour de l’axe et réduit les zones où le cisaillement traverse les couches.
À surveiller : les formes creuses ou trop peu de parois, car la torsion “mange” rapidement la rigidité.

Étape 3 : gérer les trous, inserts et zones de fixation

Les zones de fixation sont souvent les premières à casser, car elles concentrent les contraintes. L’orientation peut fortement améliorer la tenue d’un trou, d’un passage de vis ou d’un logement d’insert.

Trou traversant : si la vis tire la matière, évitez que l’effort arrache les couches. Orientez pour que les couches “encerclent” le trou plutôt que de former un empilement fragile.
Insert fileté : une bonne orientation aide, mais la clé reste la matière et la conception. Un logement trop proche d’un bord casse facilement, quelle que soit l’orientation.
Perçage après impression : si vous prévoyez un ajustement (aléser, tarauder), orientez pour limiter les défauts de surface qui fragilisent le bord du trou.

Étape 4 : arbitrer résistance, supports et qualité de surface

L’orientation “la plus solide” n’est pas toujours la plus simple à produire. Il faut équilibrer trois éléments :

Résistance : direction des couches vs direction des efforts.
Besoin en supports : plus de supports = plus de risques de marques, plus de temps, et parfois une zone fragilisée au retrait.
Qualité dimensionnelle : certaines faces sont plus nettes selon l’orientation (tolérances, planéité, aspect).

Sur une pièce fonctionnelle, le bon compromis consiste souvent à orienter d’abord pour la résistance, puis à adapter la conception ou les paramètres (épaisseur, chanfreins, rayons, supports intelligents) pour rendre l’impression fiable.

Repères rapides : ce que l’orientation change concrètement

Plus la pièce est haute (Z), plus elle est susceptible de casser entre couches si elle subit une flexion latérale.
Une grande surface au contact du plateau améliore la stabilité d’impression, mais ce n’est pas toujours la meilleure orientation mécanique.
Les angles vifs deviennent plus critiques si les couches “s’arrêtent” dans l’angle : un rayon ou un congé aide, mais l’orientation peut éviter que la contrainte arrive pile sur une stratification défavorable.

Étape 5 : utiliser quelques indicateurs “anti-casse” dans le slicer

Même sans simulation avancée, vous pouvez prendre de meilleures décisions en observant :

Le sens des périmètres : imaginez comment les “anneaux” de matière reprennent la charge.
Les zones de transition (épaisseur qui change, trous proches d’un bord, encoche) : placez-les de préférence pour que les couches ne se décollent pas sous effort.
La densité locale : parfois, mieux vaut une orientation favorable avec un peu plus de parois que l’inverse.

Pour approfondir la logique entre modèle 3D, export et impression, consultez le guide sur préparer un fichier STL : une pièce bien préparée est plus facile à orienter et plus fiable en production.

Conseils concrets selon des cas fréquents

Support mural : si la charge “tire” vers le bas, évitez une orientation qui fait travailler la pièce en délamination. Préférez une orientation où les couches reprennent l’effort en “longueur”.
Clip : imprimez de manière à ce que la languette du clip ait ses couches dans le sens de la longueur, sinon elle casse au premier serrage.
Boîtier : l’orientation vise souvent la qualité extérieure, mais attention aux pattes de vis : placez-les pour maximiser la continuité de matière autour des zones de serrage.
Entretoise : généralement peu critique en orientation si elle travaille en compression, mais surveillez les défauts de couche si elle est très fine.

Quand l’orientation ne suffit pas : signaux d’alerte

Si malgré une orientation logique la pièce casse encore, c’est souvent que :

La section est sous-dimensionnée (trop fine au point de contrainte).
La matière n’est pas adaptée (exposition chaleur, UV, fatigue). Le PLA peut être très rigide, mais pas toujours idéal en usage chaud ou soumis à impact.
Les paramètres d’impression (température, ventilation, vitesse) dégradent l’adhésion inter-couches.

Dans ce cas, une optimisation globale (matière, conception, paramètres, orientation) donne les meilleurs résultats.
